Как подобрать автоматический выключатель

Как подобрать автоматический выключатель

Автоматический выключатель - устройство, обеспечивающее защиту Вашего дома, электроники и Ваших близких от поражения электрическим током. В нормальных условиях, когда работа всех приборов и проводки проходит в обычном режиме, выключатель проводит через себя электрический ток. Но в случае когда по тем или иным причинам сила тока превысила номинальные значения (подключена нагрузка больше рассчитанной, вследствие неисправности электроприборов или электроцепей возникло короткое замыкание), срабатывают расцепители автоматического выключателя и размыкают цепь.

В модульных автоматических выключателях обычно стоят два типа расцепителей:
Тепловой расцепитель - срабатывающий при токах перегрузки. Конструктивно представляет из себя биметаллическую пластину, которая при нагревании благодаря свойствам материала распрямляется. В зависимости от величины номинального тока регулируется нагреваемая часть пластины. Соответственно скорость срабатывания автомата прямо пропорциональна силе тока, проходящей через пластину.
Электромагнитный расцепитель устройство срабатывающее при токах короткого замыкания, которые кратно превышают номинальный ток автоматического выключателя.
Для выбора модульного автоматического выключателя

необходимо определиться со следующими параметрами:
Количество полюсов автомата

Однополюсные автоматические выключатели устанавливаются в однофазной цепи. При этом однополюсные автоматы устанавливаются непосредственно на фазу, и защищают отходящие линии, обычно розеточные или осветительные линии.

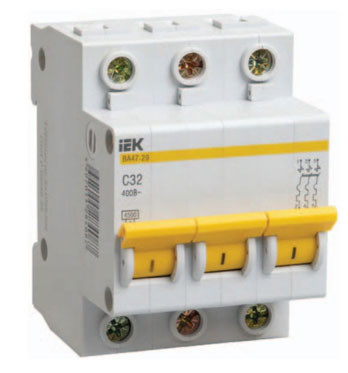

Трёхполюсные выключатели устанавливаются в трехфазной сети обычно в качестве вводных автоматов или для защиты трехфазных потребителей.
Ток перегрузки автоматического выключателя

Обычно вводной автомат ставят на ток, согласно выделенной мощности на квартиру или до.

При однофазной сети

I=P/U например, на квартиру выделено 10кВт, значит вводной автомат ставим 10000Вт/220В =45,5 округляем до ближайшего меньшего =берем автомат на 40А.

При трехфазной сети

I=P/U*1.7 где 1,7 корень из 3. Допустим на квартиру выделено 30кВт -30000Вт/380В*1,7= 45,5 округляем, и выбираем трехполюсный автомат на 40А)

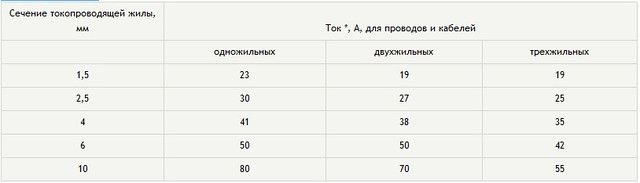

Для подбора автоматов на отходящих линиях необходимо выбирать в зависимости от сечения провода, который установлен на защищаемой линии. (В случае если у Вас на данной линии находится несколько потребителей).

В случае, если на защищаемой линии один потребитель (например водонагреватель) устанавливают автомат, исходя из мощности устройства.

Тип характеристики срабатывания при КЗ
В 3-5 предназначены для защиты активных нагрузок и протяженных линий освещения с системами заземления TN и IT (розетки, освещение).
С 5-10 предназначены для защиты цепей с активной и индуктивной нагрузкой с низким импульсным током (для офисных и жилых помещений)
D 10-20 используется при нагрузках с высокими импульсными (пусковыми) токами и повышенном токе включения (низковольтные трансформаторы, ламы-разрядники, подъемные механизмы, насосы)
K 8-15 активно-индуктивная нагрузка, эл.двигатели, трансформаторы
Z 2-3 электроника

Обычно в квартиру ставят автоматические выключатели с характеристикой С.
Наибольшая отключающая способность (ПКС) автоматов

- максимальный электрический ток, который автоматический выключатель может расцепить. Здесь принцип следующий: ПКС рассчитывается из максимального тока, который может возникнуть при коротком замыкании отходящих проводов. Вводной автомат в квартиру должен быть по Госту минимум на 6 кА, автоматические выключатели на розеточную группу и освещение могут быть на 4,5 кА. В Европе автоматические выключатели на 4,5 кА запрещены.
