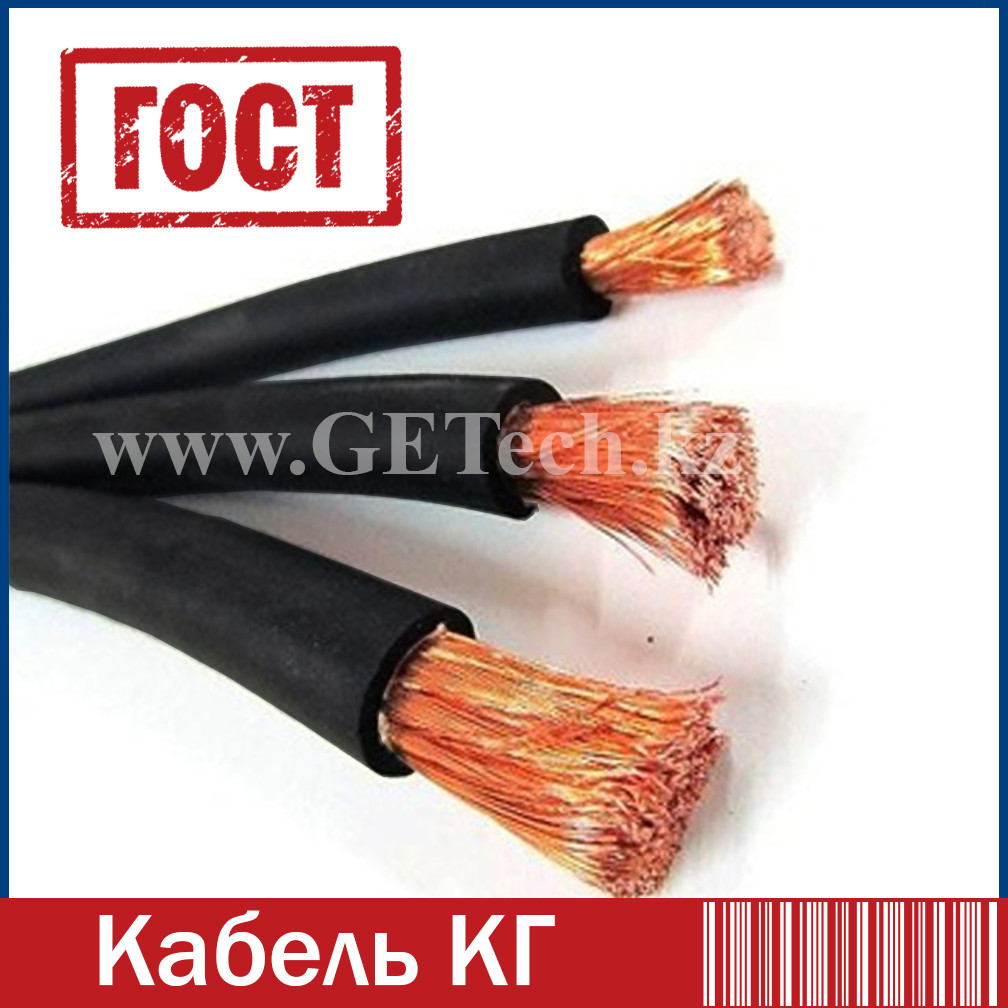

Кабель КГ 1*25
Кабели КГ - силовые, гибкие с медными многопроволочными жилами, с резиновой изоляцией, и резиновой оболочкой.
Описание КГ
Кабель КГ состоит из медной многопроволочной токопроводящей жилы, луженой оловом или покрытой оловянно-свинцовым припоем (с содержанием олова не менее 40%). В качестве разделительного слоя служит синтетическая пленка (допускается наложение изоляции без пленки при отсутствии залипания резины). Изоляция кабеля КГ иготавливается из резины изоляционной. Изолированные жилы имеют отличительную расцветку - сплошную или в виде продольной полосы:
Изоляция нулевой жилы выполняется голубого цвета (если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей).
Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0.
Расцветка одножильных и двухжильных кабелей не нормируется.
Изолированные жилы кабеля КГ скручены с шагом скрутки не более 16 диаметров по скрутке.Общая оболочка кабеля КГ выполняется из резины шланговой.
Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. Оболочка кабелей, предназначенных для эксплуатации в тропических условиях, изготовлена из антисептированной резины. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.
Применение кабеля КГ:
Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 С.
Технические характеристики КГ:
- Климатическое исполнение У, ХЛ, Т, категория размещения - 1, 2, 3 по ГОСТ 15150-69
- Температура эксплуатации кабелей:
марки КГ - от -40°С до +50°С
марки КГ-ХЛ в холодостойком исполнении - от -60°С до +50°С
марки КГ в тропическом исполнении - от -10°С до +55°С
Массогабаритные характеристики кабеля (Масса кабеля КГ)
| Число жил и сечение, мм2 |
Номинальный наружный диаметр, мм |
Расчетная масса кабеля, кг/км |
| Кабель КГ 1х2,5 |
6,7 |
80 |
| Кабель КГ 1х4 |
8,0 |
110 |
| Кабель КГ 1х6 |
9,0 |
150 |
| Кабель КГ 1х10 |
11,1 |
230 |
| Кабель КГ 1х16 |
12,4 |
310 |
| Кабель КГ 1х25 |
14,6 |
450 |
| Кабель КГ 1х35 |
16,4 |
590 |
| Кабель КГ 1х50 |
19,0 |
820 |
| Кабель КГ 1х70 |
21,5 |
1090 |
| Кабель КГ 1х95 |
24,3 |
1400 |
| Кабель КГ 1х120 |
27,7 |
1730 |
| Кабель КГ 1х150 |
30,1 |
2070 |
| Кабель КГ 1х185 |
32,7 |
2490 |
| Кабель КГ 1х240 |
35,3 |
3150 |
| Кабель КГ 1х300 |
40,1 |
3910 |
| Кабель КГ 1х400 |
43,4 |
4980 |
| Кабель КГ 2х0,75 |
8,2 |
90 |
| Кабель КГ 2х1,5 |
9,4 |
130 |
| Кабель КГ 2х2,5 |
11,2 |
190 |
| Кабель КГ 2х4 |
13,5 |
280 |
| Кабель КГ 2х6 |
15,5 |
380 |
| Кабель КГ 2х10 |
21,2 |
680 |
| Кабель КГ 2х16 |
23,7 |
920 |
| Кабель КГ 2х25 |
28,4 |
1340 |
| Кабель КГ 2х35 |
31,2 |
1680 |
| Кабель КГ 2х50 |
38,0 |
2450 |
| Кабель КГ 2х70 |
42,2 |
3170 |
| Кабель КГ 2х95 |
47,2 |
4040 |
| Кабель КГ 2х120 |
50,7 |
4800 |
| Кабель КГ 2х150 |
57,58 |
6050 |
| Кабель КГ 3х0,75 |
8,9 |
110 |
| Кабель КГ 3х1 |
9,1 |
120 |
| Кабель КГ 3х1,5 |
10,1 |
160 |
| Кабель КГ 3х2,5 |
12,0 |
230 |
| Кабель КГ 3х4 |
14,5 |
350 |
| Кабель КГ 3х6 |
16,6 |
460 |
| Кабель КГ 3х10 |
22,3 |
840 |
| Кабель КГ 3х16 |
25,4 |
1130 |
| Кабель КГ 3х25 |
30,4 |
1660 |
| Кабель КГ 3х35 |
34,0 |
2150 |
| Кабель КГ 3х50 |
39,5 |
2970 |
| Кабель КГ 3х70 |
44,7 |
3930 |
| Кабель КГ 3х95 |
50,6 |
5100 |
| Кабель КГ 3х120 |
54,4 |
6150 |
| Кабель КГ 3х150 |
63,0 |
7870 |
| Кабель КГ 4х1 |
10,1 |
160 |
| Кабель КГ 4х1,5 |
11,1 |
200 |
| Кабель КГ 4х2,5 |
13,2 |
290 |
| Кабель КГ 4х4 |
16,0 |
420 |
| Кабель КГ 4х6 |
18,4 |
590 |
| Кабель КГ 4х10 |
24,3 |
1000 |
| Кабель КГ 4х16 |
27,8 |
1400 |
| Кабель КГ 4х25 |
33,7 |
2100 |
| Кабель КГ 4х35 |
37,7 |
2730 |
| Кабель КГ 4х50 |
43,8 |
3700 |
| Кабель КГ 4х95 |
56,6 |
8500 |
| Кабель КГ 4х150 |
69,2 |
9880 |
| Кабель КГ 5х1 |
11,1 |
190 |
| Кабель КГ 5х1,5 |
12,2 |
240 |
| Кабель КГ 5х2,5 |
14,5 |
350 |
| Кабель КГ 5х4 |
17,8 |
530 |
| Кабель КГ 5х6 |
20,5 |
720 |
| Кабель КГ 5х10 |
26,8 |
1250 |
| Кабель КГ 5х16 |
30,9 |
1700 |
| Кабель КГ 5х25 |
37,4 |
2600 |
| Кабель КГ 5х35 |
44,5 |
344 |
| Кабель КГ 5х50 |
50,1 |
4580 |
| Кабель КГ 5х70 |
54,5 |
5870 |
| Кабель КГ 5х95 |
63,3 |
7820 |
| Кабель КГ 5х120 |
67,0 |
9360 |
| Кабель КГ 2х0,75+1х0,75 |
8,9 |
110 |
| Кабель КГ 2х1+1х1 |
9,1 |
120 |
| Кабель КГ 2х1,5+1х0,75 |
10,1 |
160 |
| Кабель КГ 2х2,5+1х1,5 |
11,8 |
220 |
| Кабель КГ 2х4+1х2,5 |
13,9 |
310 |
| Кабель КГ 2х6+1х4 |
16,3 |
440 |
| Кабель КГ 2х10+1х6 |
21,0 |
740 |
| Кабель КГ 2х16+1х6 |
25,0 |
1070 |
| Кабель КГ 2х25+1х10 |
30,0 |
1550 |
| Кабель КГ 2х35+1х10 |
32,4 |
1890 |
| Кабель КГ 2х50+1х16 |
37,9 |
2600 |
| Кабель КГ 2х70+1х25 |
42,7 |
3400 |
| Кабель КГ 2х70+1х35 |
48,0 |
3400 |
| Кабель КГ 2х95+1х35 |
54,4 |
4500 |
| Кабель КГ 2х120+1х35 |
57,5 |
5800 |
| Кабель КГ 2х150+1х50 |
57,5 |
6510 |
| Кабель КГ 3х2,5+1х1,5 |
13,2 |
280 |
| Кабель КГ 3х4+1х2,5 |
15,5 |
400 |
| Кабель КГ 3х6+1х4 |
18,0 |
560 |
| Кабель КГ 3х10+1х6 |
23,5 |
950 |
| Кабель КГ 3х16+1х6 |
27,6 |
1300 |
| Кабель КГ 3х25+1х10 |
33,1 |
1950 |
| Кабель КГ 3х35+1х10 |
36,5 |
2400 |
| Кабель КГ 3х50+1х16 |
42,4 |
3400 |
| Кабель КГ 3х70+1х25 |
47,7 |
4500 |
| Кабель КГ 3х95+1х35 |
53,9 |
5810 |
| Кабель КГ 3х120+1х35 |
53.9 |
5810 |
| Кабель КГ 3х150+1х50 |
64,9 |
8630 |
| |
|
|
| |
|
|
| |
|
|
ТОО "General Electrical Technologies" предлагает кабель КГ в наличии на складе в городе Алматы
Цену на кабель КГ уточняйте у наших менеджеров по телефону +7(727)346-82-82
