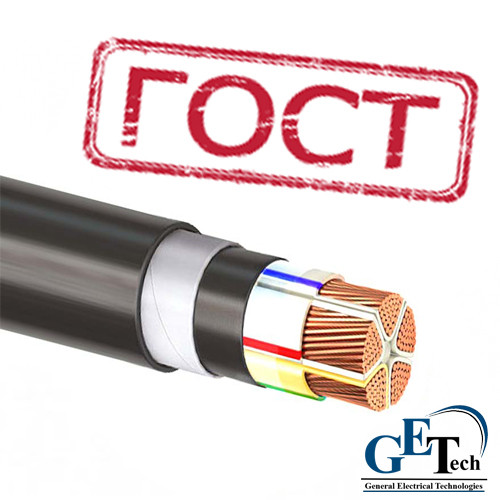

Кабель ВБбШВнг 4х4 силовой бронированный медный ГОСТ

- В наличии
от 1 400 ₸/м
Минимальная сумма заказа на сайте — 20000 тг
- +7 (708) 196-37-35Сахиба
- +7 (747) 490-93-81Назгуль
- +7 (777) 773-11-54Мурат
- +7 (707) 998-31-99Асель
Силовой кабель ВБбШв содержит токопроводящюю жилу из мягкой медной проволоки. В кабеле типа АВБбШв применяется алюминиевые жилы. Жила имеет круглую или секторную форму. При сечении кабеля от 16 мм2 жила выполняется многопроволочной в виде скрученных двух трех или четырех жил. Жилы трех и четырех жильных кабелей делаются одного сечения или с одной нулевой жилой меньшего сечения. Жилы кабеля изолированны друг от друга ПВХ пластикатом, и помещены в общую оболочку из светотермостойкого ПВХ пластиката. Многожильные кабели имеют отличительную расцветку проводников, с заземляющей двухцветной желто-зеленой жилой и голубыми нулевыми жилами. Оболочка кабеля покрывается поясной изоляцией изготовленной из прессованного ПВХ пластиката. В кабелях с жилами круглой формы изоляция заполняет пустые пространства между проводниками.
Броне-покров кабеля марки ВБбШв обеспечивают две спиральные оцинкованные ленты из стали и наружный покров из ПВХ пластиката, сделанного в виде шланга.
Назначение
Силовой кабель ВББШв предназначен для передачи электрической энергии в электрических сетях переменного тока частотой 50 герц и номинальным напряжением 1кв 6кв 10кв.
Кабель ВБбШв применяется в помещениях, сооружениях метрополитена, в земле и на открытом воздухе, в туннелях, каналах и шахтах. Кабель ВБбШв прокладывают в местах подверженных механическим повреждениям, при отсутствии растягивающих усилий в процессе эксплуатации.
Если кабельная трасса проходит пожароопасную или взрывоопасную зону, то применяют силовой кабель ВБбШвнг-LS. Кабель ВБбШвнг-LS не горючий с маленьким выделением дыма и низким газовыделением.
Технические характеристики
Климатическое исполнение УХЛ и Т, 1 и 5 категория размещения.
Номинальное напряжение 0,66, 1 и 6 кВ
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Минимальная температура прокладки кабеля без предварительного подогрева -15 оС
Максимальная температура нагрева жил при коротком замыкании 160 °С (4 сек.)
Относительная влажность воздуха при температуре до +35оС до 98%
Длительно допустимая температура нагрева жил кабелей при эксплуатации +70оС
Строительная длина кабелей для номин. сечений основных жил:
до 16 мм²
25 – 70 мм²
95 мм² и выше 450 м
300 м
200 м
Прокладка и монтаж кабелей без предварительного подогрева не ниже -15оС
Минимальный радиус изгиба при прокладке:
— кабелей одножильных
— кабелей многожильных 10 наружных диаметров
7,5 наружных диаметров
Гарантийный срок эксплуатации 5 лет с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления
Срок службы 30 лет
ВБбШв 4х 2,5 ГОСТ |
ВБбШв 4х 2,5нг ГОСТ |
ВБбШв 4х 4 ГОСТ |
ВБбШв 4х 4нг ГОСТ |
ВБбШв 4х 6 ГОСТ |
ВБбШв 4х 10 ГОСТ |
ВБбШв 4х 10нг ГОСТ |
ВБбШв 4х 16 ГОСТ |
ВБбШв 4х 16нг ГОСТ |
ВБбШв 4х 25 ГОСТ |
ВБбШв 4х 35 ГОСТ |
ВБбШв 4х 50 ГОСТ |
ВБбШв 4х 50нг ГОСТ |
ВБбШв 5х 25 ГОСТ |
Основные | |
---|---|
Страна производитель | Россия |
Тип провода | Силовой |
Конструкция кабеля | Жесткая |
Упаковка | Катушка |
Конструктивные особенности | |
Количество жил | 4 |
Сечение жилы | 4 кв.мм |
Материал токопроводящей жилы | Медь |
- Цена: от 1 400 ₸/м
- Способ упаковки: Барабан или отмотка
