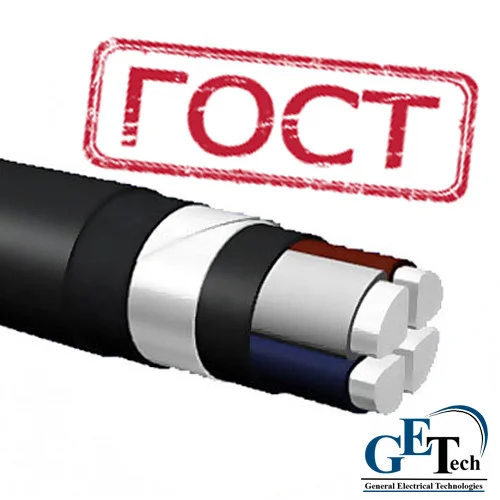

Кабель АВБбШв 4х6 силовой алюминиевый бронированный 0,66 кВ ГОСТ
- В наличии
от 530 ₸/м
Минимальная сумма заказа на сайте — 20000 тг
- +7 (702) 511-71-50Гульмира
- +7 (707) 998-31-99Асель
- +7 (707) 754-63-73Светлана
- +7 (747) 490-93-81Назгуль
Кабель АВБбШв
Марка кабеля АВБбШв, количество жил, сечение(мм)
|
||||
АВБбШв 2х6 |
АВБбШв 3х6 |
АВБбШв 3х6+1х4 |
АВБбШв 4х6 |
АВБбШв 5х6 |
АВБбШв 2х10 |
АВБбШв 3х10 |
АВБбШв 3х10+1х6 |
АВБбШв 4х10 |
АВБбШв 5х10 |
АВБбШв 2х16 |
АВБбШв 3х16 |
АВБбШв 3х16+1х10 |
АВБбШв 4х16 |
АВБбШв 5х16 |
АВБбШв 2х25 |
АВБбШв 3х25 |
АВБбШв 3х25+1х16 |
АВБбШв 4х25 |
АВБбШв 5х25 |
АВБбШв 2х35 |
АВБбШв 3х35 |
АВБбШв 3х35+1х16 |
АВБбШв 4х35 |
АВБбШв 5х35 |
АВБбШв 2х50 |
АВБбШв 3х50 |
АВБбШв 3х50+1х25 |
АВБбШв 4х50 |
АВБбШв 5х50 |
АВБбШв 2х70 |
АВБбШв 3х70 |
АВБбШв 3х70+1х35 |
АВБбШв 4х70 |
АВБбШв 5х70 |
АВБбШв 2х95 |
АВБбШв 3х95 |
АВБбШв 3х95+1х50 |
АВБбШв 4х95 |
АВБбШв 5х95 |
АВБбШв 2х120 |
АВБбШв 3х120 |
АВБбШв 3х120+1х70 |
АВБбШв 4х120 |
АВБбШв 5х120 |
АВБбШв 2х150 |
АВБбШв 3х150 |
АВБбШв 3х150+1х70 |
АВБбШв 4х150 |
АВБбШв 5х150 |
АВБбШв 2х185 |
АВБбШв 3х185 |
АВБбШв 3х185+1х95 |
АВБбШв 4х185 |
АВБбШв 5х185 |
АВБбШв 2х240 |
АВБбШв 3х240 |
АВБбШв 3х240+1х120 |
АВБбШв 4х240 |
АВВБбШв 5х240 |
Кабель АВБбШв силовой, в его составе содержатся алюминиевые жилы с поливинилхлоридной изоляцией, их защищает покрытие БбШв либо БбШнг (не поддерживают горение).
Конструкция кабеля
Жила из алюминия, которая проводит ток в однопроволочном или многопроволочном виде, круглая или секторная, 1 или 2 класса по ГОСТ 22483.
Кабели АВБбШв всегда состоят из трех жил..
Материал для изоляции кабеля сделан из ПВХ пластика. Цвет изоляции у жил бывает разный. Изоляционный материал примерно 3–4 мм.
Изолированные жилы скрепляются друг с другом благодаря скручиванию. Внутренняя оболочка кабеля — выпрессовка, а пространство между жилами заполнено смесью из невулканизированной резины.
Кабель АВБбШв также включает поясную изоляцию, которую получают с помощью выпрессовки из поливинилхлоридного пластиката с толщиной от 0,9 мм. К тому же марка АВБбШвнг изготавливается из материала, который не поддерживает горение.
Электропроводящий экран — это ленточная обмотка, выполненная из прорезиненного тканевого материала, который проводит электричество, толщина — 0,3 мм, двухленточное покрытие токопроводящей бумагой для кабелей толщиной 0,12 мм с зазором.
Металлический экран состоит из двух медных полос или медной фольги толщиной порядка 0,12 мм с зазором.
В продукции серии нг сверху обмотки лежит слой для разделения, из ПВХ пластика, он не поддерживает горение. Разделительный слой сделан из двух полос из ПЭТФ пленки, полотна, которое скрепляется термоспособом.
Защитный кожух — БбШв:
с предохранительным шлангом, сделан с помощью выпрессовки из поливинилхлоридного пластика пониженной горючести;
защита состоит из двух стальных лент, они призваны перекрыть зазоры между витками лент.
Применение
Кабель АВБбШв нужно применять для подачи и распределения электрической энергии в оборудовании, которое рассчитано на переменное напряжение до 6 тысяч В, а также частотой в 50 Гц.
Прокладывают кабель в грунт траншейным методом, а также в туннелях, шахтах и других помещениях (кроме блоков). Кабель АВБбШв может применяться и наружно если нет больших усилий на растяжение, а также риска механических повреждений при эксплуатации.
Технические характеристики:
Вид климатического исполнения — УХЛ и Т, 1 и 5 — это категория размещения 1 и 5 (ГОСТ 15150-69);
Кабели можно использовать в температуры от -50 градусов Цельсия до +50 градусов;
Влажность воздуха не должна быть выше 98 процентов при температуре до +35 градусов;
Частота тока равняется — 50 Гц;
Минимальный радиус изгиба при размещении равен 7,5 наружным диаметрам;
Переменное напряжение во время испытания в течение 10 минут должно быть 15 кВ;
Испытания показали 4 часа работы при напряжении 18 кВ и частоте 50 Гц;
Строительная длина для сечения основных жил:
16 – 70 мм2 — 450 м
95 – 120 мм2 — 400 м
150 мм2 и выше — 350 м
Температура длительного нагрева при эксплуатации: +70 градусов Цельсия;
Гарантия использования: 5 лет и не позже шести месяцев с даты выпуска.
Кабели АВБбШв надежны в использовании на протяжении 30 лет.
Основные | |
---|---|
Тип провода | Силовой |
Конструкция кабеля | Жесткая |
Конструктивные особенности | |
Количество жил | 4 |
Сечение жилы | 6 кв.мм |
Материал токопроводящей жилы | Алюминий |
- Цена: от 530 ₸/м
