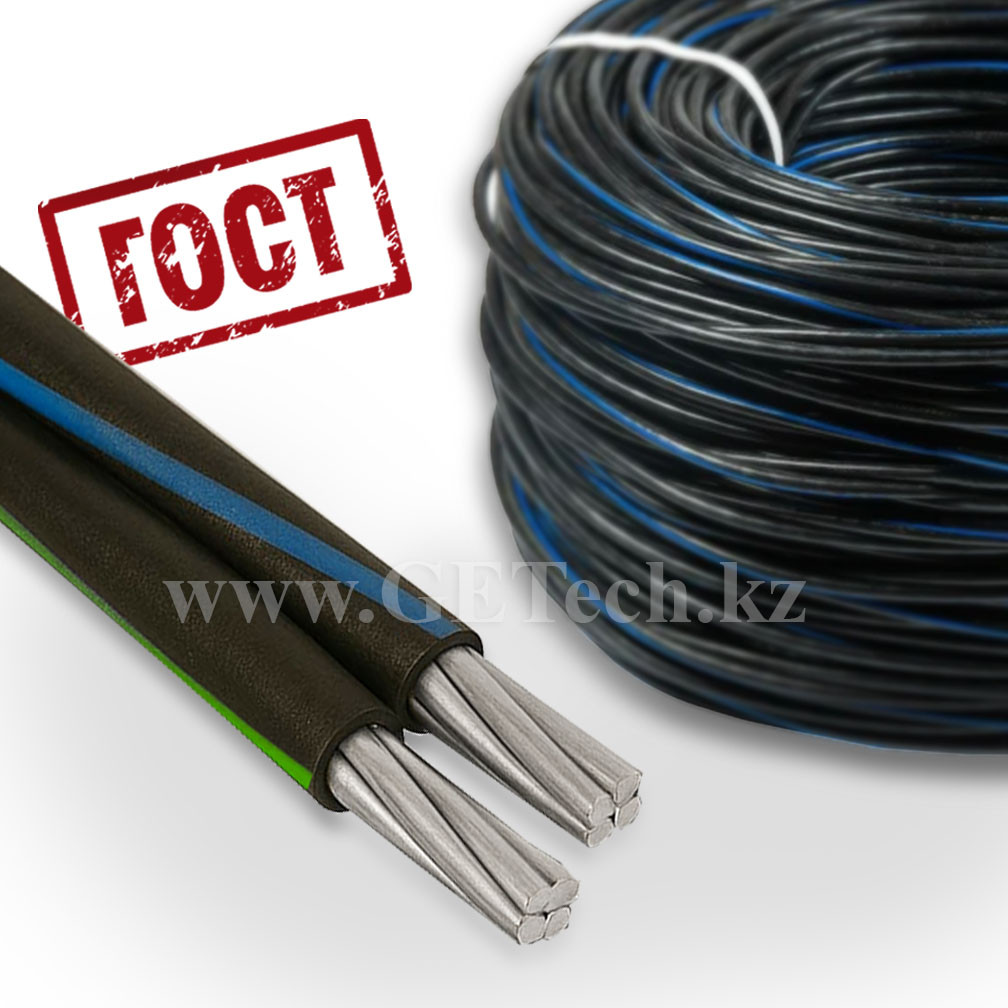

Провод СИП 4 2х16 (Самонесущий изолированный провод) 0,66/1 кВ ГОСТ

Провод СИП технические характеристики

Самонесущие изолированные провода (СИП) предназначены для передачи электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки в атмосфере воздуха типов II и III по ГОСТ 15150-69. Провода СИП рассчитаны на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц. Самонесущие изолированные провода используют при монтаже уличного освещения.

Провода СИП долговечны, срок эксплуатации не менее 40 лет (кроме СИП 4С – не менее 30 лет). Провода СИП способны к бесперебойной работе в агрессивных климатических и химических условиях. Монтаж проводов СИП возможен без отключения линии. Провода СИП имеют высокую прочность к механическим повреждениям.

Технические характеристики:

Диапазон температур эксплуатации: от -60 С до + 50 С

Монтаж проводов должен производиться при температуре не ниже -20 С

Допустимый нагрев токопроводящих жил при эксплуатации не более 90 С

Строительная длина проводов СИП согласуется при заказе.

Гарантийный срок эксплуатации - 3 года с даты ввода провода СИП в эксплуатацию, но не позднее 6 месяцев с даты изготовления.

Срок службы - не менее 40 лет. Провод СИП 4С срок эксплуатации не менее 30 лет.
Конструкция проводов СИП

СИП-2

1. Токопроводящая жила:
Основные токопроводящие жилы — алюминиевые, многопроволочные, круглые,
Нулевая несущая жила — многопроволочная, круглая, уплотненная из сплава алюминия.

2. Изоляция токопроводящих жил и нулевой несущей жилы выполняется из светостабилизированного сшитого ПЭ.

3. Скрутка жил имеет правое направление. Изолированные основные жилы скручены вокруг нулевой несущей жилы.

СИП-3

Аналоги: SAX, PAS (Финляндия)

1. Жила — многопроволочная, круглая, уплотненная, из сплава алюминия.

2. Изоляция выполняется из светостабилизированного сшитого ПЭ.

Применение

Провода СИП-3 применяются для воздушных линий электропередачи напряжение 10-20 кВ для сетей на напряжение 10, 15 и 20 кВ и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха типов II и III по ГОСТ 15150-69.

СИП-4

Аналоги: ALUS (Швеция), NFA2X

Токопроводящие жилы — алюминиевые, круглые, многопроволочные, уплотненные (компактированные), сечение жил 16-25 мм?. Число жил провода: 2—4.

Изоляция выполняется из светостабилизированного сшитого ПЭ. Возможна маркировка изолированных жил отличительной расцветкой или цифрами. Маркировка проводов должна соответствовать требованиям ГОСТ 18690 – 80 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение» с дополнениями, изложенными в ГОСТ 52373-2005.

Скрутка жил - правое направление.

Применение

СИП 4 предназначен для использования на воздушных линиях электропередач (ВЛ); номинальное напряжение до 0,6/1 кВ включительно, номинальная частота - 50 Гц.

Области применения провода:
ответвление от ВЛ к вводу;
прокладка по стенам сооружений и зданий (атмосфера воздуха типов II и III по ГОСТ 15150-69).

СИП-4С

Конструкция

1. Токопроводящие жилы: алюминиевые, многопроволочные, круглые, уплотненные (или компактированные), сечение 35-95 мм². Число жил: 2—4.

2. Изоляция выполняется из светостабилизированного сшитого ПЭ. Изолированные жилы имеют отличительную расцветку или маркировку цифрами.

3. Скрутка жил имеет левое направление. Допускается по требованию заказчика правое направление скрутки.

провод СИП-4 1х16-06/1BY

провод СИП-4 1х25-06/1BY

провод СИП -4 1х35-06/1BY

провод СИП -4 1х50-06/1BY

провод СИП -4 1х70-06/1BY

Провод СИП 4 2х16-0,6/1 BY

Провод СИП 4 2*25 0,6/1 BY

Провод СИП 4   4*16  -0,6/1 BY

Провод СИП 4   4* 25-0,6/1 BY

Провод СИП 4 4х35-0,6/1 BY

Провод СИП 4 4х50-0,6/1 BY

Провод СИП 4 4х70-0,6/1 BY

Провод СИП-4 4*95-0,6/1 BY

Провод СИП-4 4*120-0,6/1 BY

Провод СИП-4 4*150-0,6/1 BY

Провод СИП 4 3*16  0,6/1 BY

Провод СИП 4 3*25  0,6/1 BY

Провод СИП 4 3*35  0,6/1 BY

Провод СИП 4 3*50  0,6/1 BY

Провод СИП 4 3*70  0,6/1 BY

Провод СИП 4 3*16+1х25  0,6/1 BY

Провод СИП 4 3*16+1х35  0,6/1 BY

провод СИП 4 3х25+1х16  0,6/1 BY

провод СИП 4 3х50+1х70  0,6/1 BY

провод СИП 4 4х25+1х35 0,6/1 BY

провод СИП 4 4х35+1х16  0,6/1 BY

провод СИП 4 4х35+2х16  0,6/1 BY

провод СИП 4  4х35+1х25   0,6/1 BY

провод СИП 4 4х50+1х16 0,6/1 BY

провод СИП 4 4х50+2х16 0,6/1 BY

провод СИП 4 4х50+1х25  0,6/1 BY

провод СИП 4 4х50+1х35 0,6/1 BY

провод СИП 4 4х70+1х16 0,6/1 BY

провод СИП 4 4х70+2х16 0,6/1 BY

провод СИП 4 4х70+1х25 0,6/1 BY

провод СИП 4 4х70+1х35 0,6/1 BY

провод СИП 5 5*25  0,6/1 BY

провод СИП 5 5*35  0,6/1 BY

провод СИП 5 5*50  0,6/1 BY

провод СИП 5 5*70 0,6/1 BY

провод СИП-4 3х70+2*25 0,6/1 BY

провод СИП 4  3х70+2х35   0,6/1 BY

провод СИП 4  4х70+2х35   0,6/1 BY

Провод СИП-3 1*35-20 (АС)

Провод СИП-3 1*50-20 (АС)

Провод СИП-3 1*70-20 (АС)

Провод СИП-3 1*95-20 (АС)

Провод СИП-3 1*120-20 (АС)

Провод СИП- 3 1*95-35 (АС)
