Кабель АСБ 10 3х50 с алюминиевыми жилами в изоляции из пропитанной бумаги

Кабель АСБ 10 3*50

Конструкция

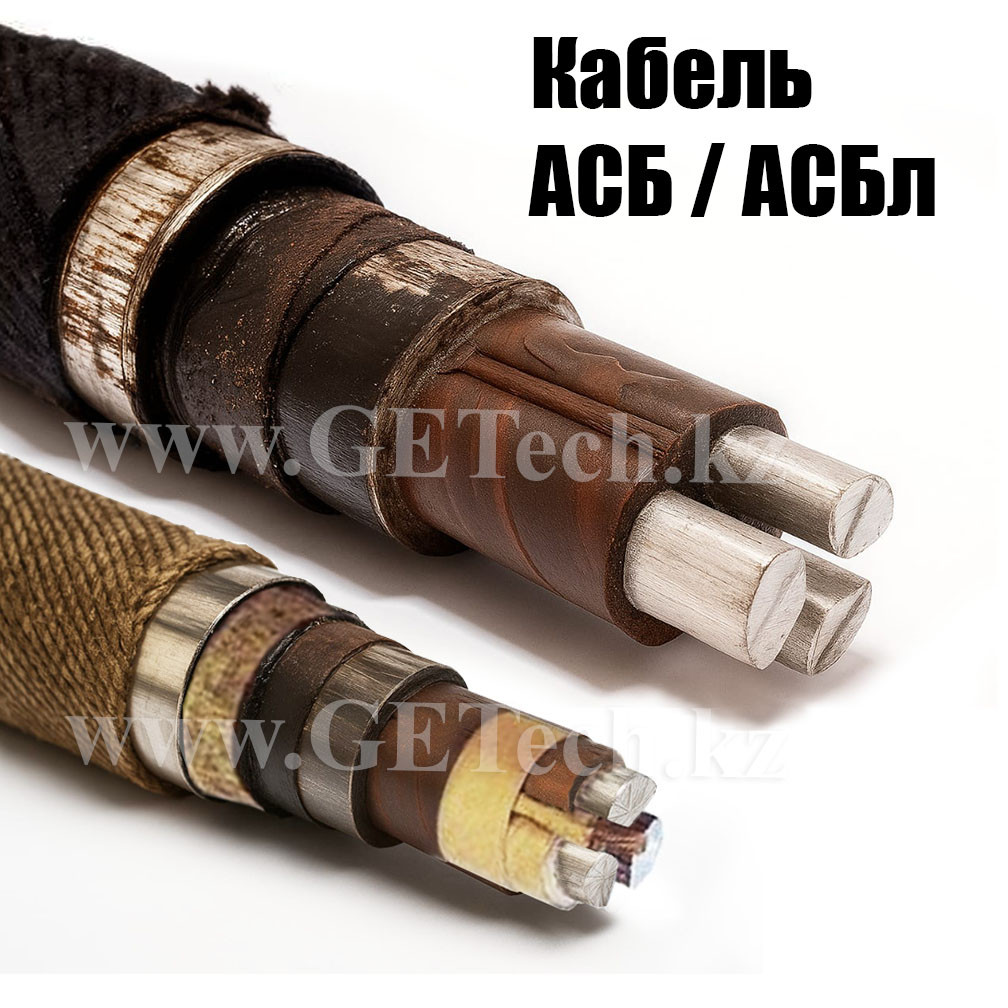

Кабель АСБ с алюминиевыми жилами в изоляции из пропитанной бумаги. Жила кабеля изготавливается в двух вариантах: однопроволочном и многопроволочном. Особенностью кабелей данного типа является их изоляция из бумаги пропитанной специальным вязким составом. Каждая жила и общая поясная изоляция покрыта слоем бумажной изоляции. Жилы кабеля АСБ 6 кВ и АСБ 10 кВ покрыты изоляцией из полупроводящей бумаги. Модуль силового элемента помещен в оболочку из прессованной свинцовой трубки. Для защиты свинца от коррозии оболочка покрывается слоем из битума, крепированной бумаги и полиэтилентерефталатных лент. Броня кабеля обеспечивается слоем стальных лент. Наружный слой кабеля из битума и стекловолокна.

Таблица. Масса кабеля АСБ.

Допустимые токовые нагрузки для кабеля АСБ, АСБл, АСБ2Л

Назначение

Кабель АСБ предназначены для передачи электрической энергии в электрических сетях переменного тока частотой 50 герц и номинальным напряжением 1кв 6кв 10кв. Кабель АСБ может также применяться и в сетях постоянного тока, при условии, что напряжения в 2,5 раза больше номинального значения переменного напряжения.

Кабели АСБ и кабель АСБл прокладывают в землю, в траншеях с низкой и средней коррозионной активностью, а для грунтов с высокой коррозионной активностью используют кабель АСБ2л. Условием прокладки является отсутствие блуждающих токов и кабели не должны подвергаться в процессе эксплуатации растягивающим нагрузкам. Бронированный силовой кабель АСБ применяют в условиях возможных механические повреждений.

Технические характеристики
Рабочее напряжение 1, 6, 10 кВ
Температура окружающей среды при эксплуатации от -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) до 98%
Минимальная температура прокладки кабеля без предварительного подогрева 0°С
Предельная длительно допустимая рабочая t° жил:
— для кабелей 1 кВ
— для кабелей 6 — 10 кВ +80°С
                                        +70°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) +90°С
Максимальная температура нагрева жил при коротком замыкании +200°С
Минимальный радиус изгиба при прокладке:
—одножильного кабеля
—многожильного кабеля 25 диаметров кабеля
15 диаметров кабеля
Срок службы 30 лет
