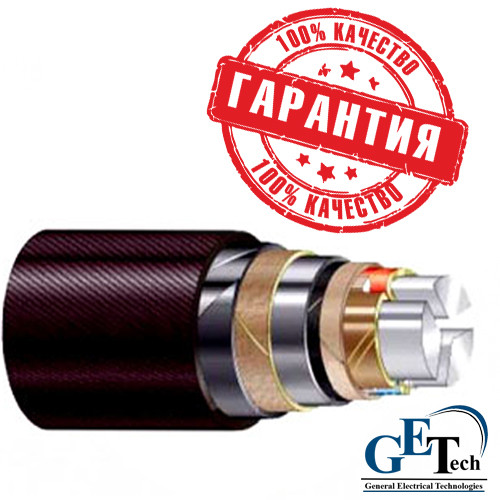

Кабель АСБ 10 3х95 с алюминиевыми жилами в изоляции из пропитанной бумаги
- В наличии
от 7 000 ₸/м
Минимальная сумма заказа на сайте — 20000 тг
- +7 (707) 754-63-73Светлана
- +7 (707) 998-31-99Асель
- +7 (747) 490-93-81Назгуль
- +7 (708) 160-99-56Сания
Конструкция
Кабель АСБ с алюминиевыми жилами в изоляции из пропитанной бумаги. Жила кабеля изготавливается в двух вариантах: однопроволочном и многопроволочном. Особенностью кабелей данного типа является их изоляция из бумаги пропитанной специальным вязким составом. Каждая жила и общая поясная изоляция покрыта слоем бумажной изоляции. Жилы кабеля АСБ 6 кВ и АСБ 10 кВ покрыты изоляцией из полупроводящей бумаги. Модуль силового элемента помещен в оболочку из прессованной свинцовой трубки. Для защиты свинца от коррозии оболочка покрывается слоем из битума, крепированной бумаги и полиэтилентерефталатных лент. Броня кабеля обеспечивается слоем стальных лент. Наружный слой кабеля из битума и стекловолокна.
Назначение
Кабель АСБ предназначены для передачи электрической энергии в электрических сетях переменного тока частотой 50 герц и номинальным напряжением 1кв 6кв 10кв. Кабель АСБ может также применяться и в сетях постоянного тока, при условии, что напряжения в 2,5 раза больше номинального значения переменного напряжения.
Кабели АСБ и кабель АСБл прокладывают в землю, в траншеях с низкой и средней коррозионной активностью, а для грунтов с высокой коррозионной активностью используют кабель АСБ2л. Условием прокладки является отсутствие блуждающих токов и кабели не должны подвергаться в процессе эксплуатации растягивающим нагрузкам. Бронированный силовой кабель АСБ применяют в условиях возможных механические повреждений.
Технические характеристики
Рабочее напряжение 1, 6, 10 кВ
Температура окружающей среды при эксплуатации от -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) до 98%
Минимальная температура прокладки кабеля без предварительного подогрева 0°С
Предельная длительно допустимая рабочая t° жил:
— для кабелей 1 кВ
— для кабелей 6 — 10 кВ +80°С
+70°С
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) +90°С
Максимальная температура нагрева жил при коротком замыкании +200°С
Минимальный радиус изгиба при прокладке:
—одножильного кабеля
—многожильного кабеля 25 диаметров кабеля
15 диаметров кабеля
Срок службы 30 лет
Кабель АСБ |
АСБ 10 3х 50 |
АСБ 10 3х 70 |
АСБ 10 3х 95 |
АСБ 10 3х120 |
АСБ 10 3х150 |
АСБ 10 3х185 |
АСБ 10 3х240 |
АСБ 1 3х70+1х35 |
АСБ 6 3х120 |
Основные | |
---|---|
Тип провода | Силовой |
Конструкция кабеля | Жесткая |
Конструктивные особенности | |
Количество жил | 3 |
Сечение жилы | 95 кв.мм |
Материал токопроводящей жилы | Алюминий |
- Цена: от 7 000 ₸/м
