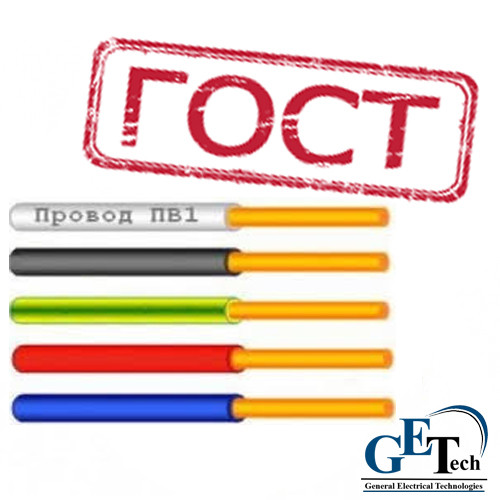

Провод ПВ1 10 (монолитный одножильный ПВ1 1х10) ГОСТ

Провод установочный ПВ-1 — с изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-1 применяется при стационарной прокладке в осветительных сетях, а также при монтаже электрооборудования, машин, станков и других механизмов.

Провода ПВ-1 стойки к воздействию механических ударов многократного действия c пиковым ударным ускорением 1500 m/c2, при его длительности 1-5 mc.

Провода могут использоваться в качестве встроенных элементов внутри изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провод марки ПВ1 предназначен для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей.

Эксплуатационные характеристики кабелей ПВ
температуры окружающей среды от –50°С до +70°С
относительной влажности воздуха 100% при температуре +35°С
стойкость к воздействию плесневых грибов
стойкость к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов
провода не распространяют горение
температура монтажа не ниже –15°С
радиус изгиба не менее 10 диаметров провода (для ПВ-3 и ПВ-4 — 5 диаметров)
строительная длина проводов – не менее 100 м
гарантийный срок эксплуатации – 2 года со дня ввода проводов в эксплуатацию.
срок службы проводов – не менее 15 лет

Номенклатура провода марки ПВ-1 :

ПВ-1 1х0,75
ПВ-1 1х1,0
ПВ-1 1х1,5
ПВ-1 1х2,5
ПВ-1 1х4,0
ПВ-1 1х6,0
ПВ-1 1х10
ПВ-1 1х16
ПВ-1 1х25
ПВ-1 1х35
ПВ-1 1х50
ПВ-1 1х70
ПВ-1 1х95

Провод ПВ-3, ПВ-4
Кабель ПВ-З и ПВ-4 — это провод с медной жилой. Его изоляция изготавливается из ПВХ пластиката повышенной гибкости. Минимальный радиус изгиба при монтаже проводов этих марок составляет не менее 5 диаметров провода. Многожильный провод ПВ-З хорошо подходит для монтажа участков осветительных и силовых цепей цепей, где возможны изгибы. Провод ПВ-4 предназначен для монтажа цепей с частыми изгибами кабеля. Так, например, благодаря гибкости кабель ПВ-3 и ПВ-4 широко используется для монтажа участков электрических цепей в стояках жилых домов.
