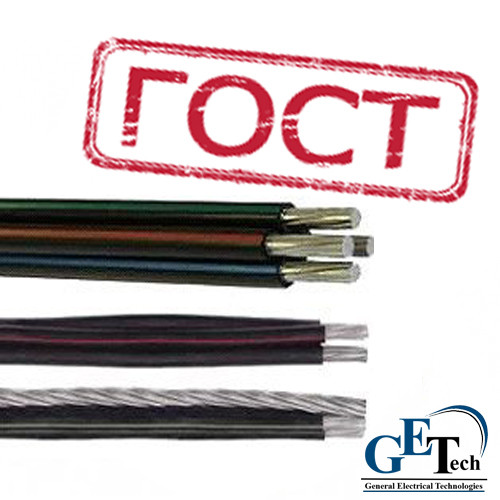

Провод СИП (Самонесущий изолированный провод)
- В наличии
- Код: СИП
от 180 ₸/м
Минимальная сумма заказа на сайте — 20000 тг
- +7 (701) 137-23-88Маргарита
- +7 (708) 196-37-35Сахиба
- +7 (702) 511-71-50Гульмира
- +7 (777) 850-02-40Ольга
Провод СИП технические характеристики
Самонесущие изолированные провода (СИП) предназначены для передачи электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки в атмосфере воздуха типов II и III по ГОСТ 15150-69. Провода СИП рассчитаны на переменное напряжение 0,66/1 кВ номинальной частотой 50Гц. Самонесущие изолированные провода используют при монтаже уличного освещения.
Провода СИП долговечны, срок эксплуатации не менее 40 лет (кроме СИП 4С – не менее 30 лет). Провода СИП способны к бесперебойной работе в агрессивных климатических и химических условиях. Монтаж проводов СИП возможен без отключения линии. Провода СИП имеют высокую прочность к механическим повреждениям.
Технические характеристики:
Диапазон температур эксплуатации: от -60 С до + 50 С
Монтаж проводов должен производиться при температуре не ниже -20 С
Допустимый нагрев токопроводящих жил при эксплуатации не более 90 С
Строительная длина проводов СИП согласуется при заказе.
Гарантийный срок эксплуатации - 3 года с даты ввода провода СИП в эксплуатацию, но не позднее 6 месяцев с даты изготовления.
Срок службы - не менее 40 лет. Провод СИП 4С срок эксплуатации не менее 30 лет.
Конструкция проводов СИП
СИП-2
1. Токопроводящая жила:
Основные токопроводящие жилы — алюминиевые, многопроволочные, круглые,
Нулевая несущая жила — многопроволочная, круглая, уплотненная из сплава алюминия.
2. Изоляция токопроводящих жил и нулевой несущей жилы выполняется из светостабилизированного сшитого ПЭ.
3. Скрутка жил имеет правое направление. Изолированные основные жилы скручены вокруг нулевой несущей жилы.
СИП-3
Аналоги: SAX, PAS (Финляндия)
1. Жила — многопроволочная, круглая, уплотненная, из сплава алюминия.
2. Изоляция выполняется из светостабилизированного сшитого ПЭ.
Применение
Провода СИП-3 применяются для воздушных линий электропередачи напряжение 10-20 кВ для сетей на напряжение 10, 15 и 20 кВ и 35 кВ (для сетей на напряжение 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха типов II и III по ГОСТ 15150-69.
СИП-4
Аналоги: ALUS (Швеция), NFA2X
Токопроводящие жилы — алюминиевые, круглые, многопроволочные, уплотненные (компактированные), сечение жил 16-25 мм?. Число жил провода: 2—4.
Изоляция выполняется из светостабилизированного сшитого ПЭ. Возможна маркировка изолированных жил отличительной расцветкой или цифрами. Маркировка проводов должна соответствовать требованиям ГОСТ 18690 – 80 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение» с дополнениями, изложенными в ГОСТ 52373-2005.
Скрутка жил - правое направление.
Применение
СИП 4 предназначен для использования на воздушных линиях электропередач (ВЛ); номинальное напряжение до 0,6/1 кВ включительно, номинальная частота - 50 Гц.
Области применения провода:
ответвление от ВЛ к вводу;
прокладка по стенам сооружений и зданий (атмосфера воздуха типов II и III по ГОСТ 15150-69).
СИП-4С
Конструкция
1. Токопроводящие жилы: алюминиевые, многопроволочные, круглые, уплотненные (или компактированные), сечение 35-95 мм². Число жил: 2—4.
2. Изоляция выполняется из светостабилизированного сшитого ПЭ. Изолированные жилы имеют отличительную расцветку или маркировку цифрами.
3. Скрутка жил имеет левое направление. Допускается по требованию заказчика правое направление скрутки.
Применение
Провода предназначены для применения в воздушных силовых и осветительных сетях на переменное напряжение до 0,6/1 кВ включительно частотой 50 Гц. Преимущественные области применения: для воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69.
Масса провода СИП-4
Размер |
Масса провода, кг/км |
Наружный диаметр кабеля, мм |
СИП-4 2х16,0 – 0,6/1 |
139 |
15 |
СИП-4 4х16,0 – 0,6/1 |
278 |
18 |
СИП-4 2х25,0 – 0,6/1 |
196 |
17 |
СИП-4 3х25,0 – 0,6/1 |
300 |
19 |
СИП-4 4х25,0 – 0,6/1 |
392 |
21 |
СИП-4 2х50,0 – 0,6/1 |
366 |
23 |
СИП-4 3х50,0 – 0,6/1 |
549 |
25 |
СИП-4 4х50,0 – 0,6/1 |
732 |
29 |
СИП-4 2х70,0 – 0,6/1 |
506 |
27 |
СИП-4 3х70,0 – 0,6/1 |
759 |
29 |
СИП-4 4х70,0 – 0,6/1 |
1012 |
32 |
СИП-4 2х95,0 – 0,6/1 |
669 |
31 |
СИП-4 3х95,0 – 0,6/1 |
1003 |
34 |
СИП-4 4х95,0 – 0,6/1 |
1337 |
38 |
СИП-4 2х120,0 – 0,6/1 |
838 |
34 |
СИП-4 3х120,0 – 0,6/1 |
1257 |
36 |
СИП-4 4х120,0 – 0,6/1 |
1676 |
41 |
👩🏽💻Наши менеджеры помогут Вам подобрать нужное для Вас оборудование по доступной для вас цене. 〽️
📲 +7(727)339-82-82
🗓 пн-пт 09:00-18:00
WhatsApp +77003398282
📧 sales@getech.kz
🚚Instagram: @getech_kz
www.getech.kz
Основные | |
---|---|
Конструкция кабеля | Жесткая |
Тип провода | Силовой |
Конструктивные особенности | |
Направление скрутки | Правое |
- Цена: от 180 ₸/м
