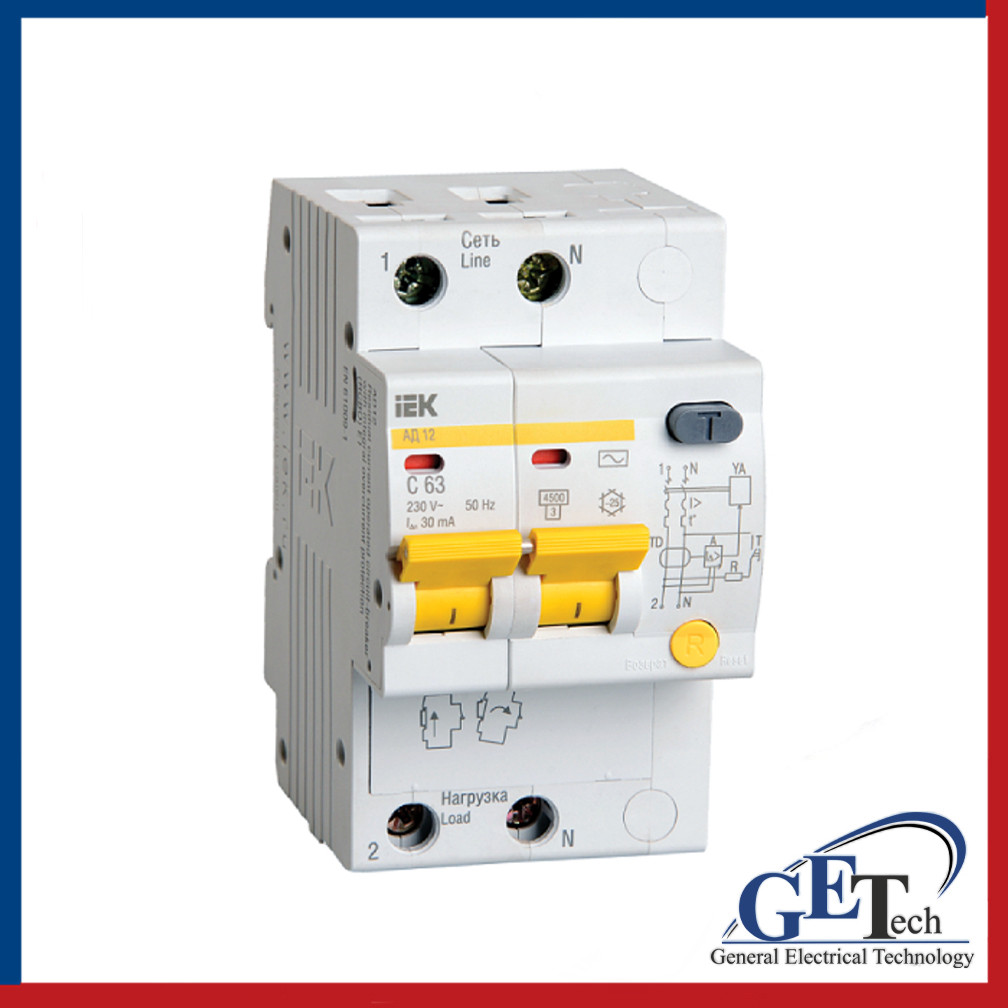

Автомат дифференциальный АД 12 2p 10А, 16А, 20А, 25А, 32А IEK

- В наличии
от 3 400 ₸
Минимальная сумма заказа на сайте — 20000 тг
- +7 (708) 196-37-35Сахиба
- +7 (747) 490-93-81Назгуль
- +7 (777) 773-11-54Мурат
- +7 (707) 998-31-99Асель
🔷ТОО "General Electrical Technology" предлагает вам купить Автомат дифференциальный АД 12 IEK с доставкой* по городу Алматы и по всему Казахстану.
Дифференциальные автоматы "ИЭК" АД-12, АД-14
Благодаря высокому быстродействию, дифференциальные автоматы АД-12, АД-14 (иэк) с уставкой срабатывания I∆n=10 мА и 30 мA обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или к элементам электрооборудования, оказавшегося под напряжением в результате повреждения изоляции токоведущих частей.
Кроме того, дифавтоматы АД-12, АД-14 обеспечивают эффективную защиту электрооборудования от сверхтока (короткого замыкания и перегрузки). А в ряде исполнений АД-12 и АД-14 предусмотрена защита от импульсных перенапряжений в сети.
Конструкция дифференциальных автоматов: АД-12, АД-14:
Конструкция дифференциального автомата представляет собой соединение двух функциональных узлов:электронный модуль дифференциальной защиты и автоматический выключатель. Электронный модуль состоит из дифференциального трансформатора тока, электронного усилителя с пороговым устройством, исполнительного электромагнита сброса и источника питания. Монтаж дифавтомата производят на 35 мм монтажную DIN-рейку.
Принцип действия дифференциальных автоматов: АД-12, АД-14:
При установке рукоятки управления автоматического выключателя в положение «ВКЛ» на электронный модуль поступает напряжение питания. В нормальном режиме работы, при отсутствии дифференциального тока (тока утечки), в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока и являющимися его первичной обмоткой, протекает рабочий ток нагрузки. Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно противоположно направленные магнитные потоки. Результирующий магнитный поток равен нулю и ток во вторичной обмотке дифференциального трансформатора так же равен нулю.
При прикосновении человека к открытым токопроводящим частям или к корпусу электроприемника, на который произошел пробой изоляции, по фазному проводнику кроме тока нагрузки протекает дополнительный ток –ток утечки, являю щийся для трансформатора тока дифференциальным (разностным). Если этот ток превышает значение уставки порогового устройства, последнее подает ток от источника питания на катушку электромагнита сброса, который сдергивает защелку механизма независимого расцепления выключателя и электрическая цепь размыкается. При этом кнопка «Возврат» выступает из лицевой панели. Для повторного включения дифавтомата необходимо нажать эту кнопку до фиксации и взвести рукоятку автоматического выключателя.
Для осуществления периодического контроля исправности дифавтомата в электронный модуль встроена цепь тестирования. При нажатии кнопки «Тест» искусственно создается отключающий дифференциальный ток. Немедленное срабатывание дифавтомата означает исправность всех его элементов.
Преимущества дифференциальных автоматов: АД-12, АД-14:
* Три вида защит: от перегрузки, короткого замыкания и дифференциального тока
* Высокое быстродействие
* Улучшенная конструкция электронного модуля
* Широкий диапазон рабочих температур от –25oС до +40oС
* Свыше 40 типоисполнений
* Индикация срабатывания от дифференциального тока
* Срок службы не менее 15 лет
Основные | |
---|---|
Производитель | IEK |
Тип УЗО | Выключатель |
Степень защиты IP | 20 |
Тип монтажа | На DIN рейку |
- Цена: от 3 400 ₸
