Металлорукав РЗ-ЦХ диаметр 8, 10, 12, 15, 18, 20, 22, 25 мм для прокладки кабеля

Металлорукав РЗ ЦХ диаметрами: 8, 10, 12, 15, 18, 20, 22, 25

Всем известно, что провода и кабели в процессе монтажных работ и эксплуатации могут быть повреждены, причём в силу совершенно разнообразных причин. Гибкий металлорукав РЗ ЦХ предназначен для защиты проводов и кабелей от различного рода механических воздействий.

РЗ ЦХ используется также из соображений пожарной безопасности. Он способен защитить проводку от возгорания в случае возникновения аварийного режима работы цепи. Указанный металлорукав находит применение и в кабельных линиях связи, так как способен экранировать электромагнитные помехи (при присоединении к защитному заземлению).

РЗ ЦХ используется при монтаже вентиляции, различных систем отвода газов, (температура которых не превышает 300 градусов), при транспортировке порошкообразных и сыпучих веществ.

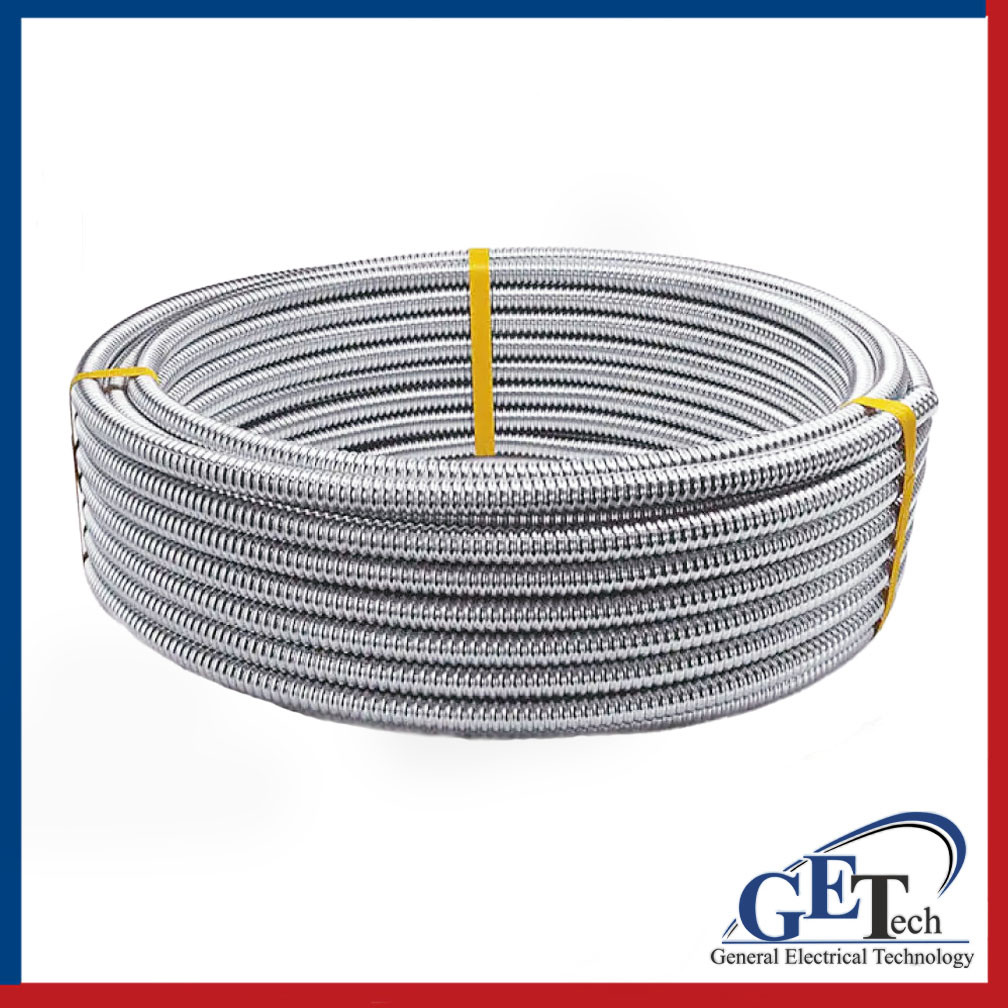

Металлорукав РЗ ЦХ представляет собой металлическую гофрированную трубку круглого сечения, которая изготавливается из стальной ленты с цинковым покрытием. В процессе изготовления применяется хлопчатобумажный уплотнитель (ОСТ 50.370-83). Металлорукав выпускают в бухтах. В том случае, если покрытие из цинка отслаивается на участке протяжённостью от 100 мм более чем в 3-х местах, то такую ленту считают стальной. Важно отметить, что согласно ТУ не допускается выпадение уплотнителя из витков стальной ленты.

Расшифруем буквенные обозначения аббревиатуры маркировки: «Р» – рукав, «З» – негерметичное исполнение, «Ц» – материал, из которого изготовлен металлорукав (в данном случае, оцинкованная стальная лента), «Х» – определяет материал уплотнителя (здесь, хлопчатобумажный).

Рассматриваемый металлорукав гибкой конструкции, поэтому его монтаж довольно прост и не требует применения сложных приспособлений. Металлорукав крепится к поверхностям при помощи скоб, а с монтажной коробкой соединён при помощи вводной муфты.

Цифра, записанная после буквенной маркировки, указывает на диаметр условного прохода представленного изделия. Этот параметр достаточно важен и характеристики металлорукава РЗ ЦХ во многом зависят от величины диаметра условного прохода.
