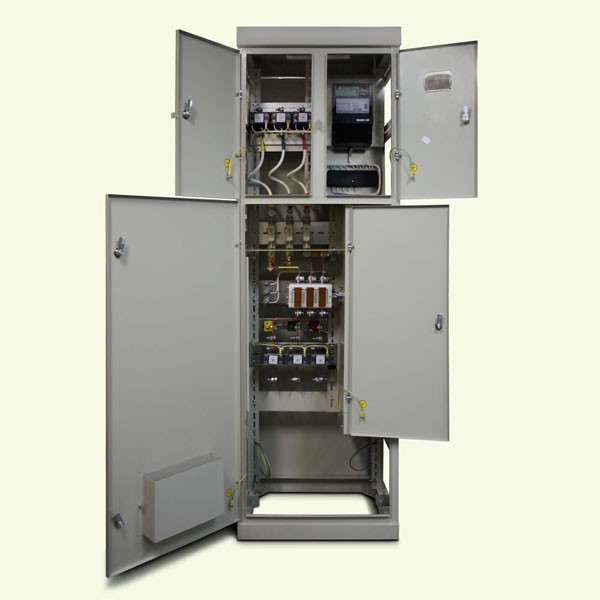

Щит Увр 8504

Увр 8504

Устройства вводно-распределительные серии УВР8504 пред- назначены для ввода, а так же учета и распределения электро- Энергии трехфазного переменного тока с напряжением в 220/380В, с нормальной частотой 50ГЦ в электросетях, в которых используется глухозаземленная нейтряль, предназначенная для защиты линий электропередач при перегрузки, коротком замыкании при нечастых, около 6 оперативных включений и выключений в час оперативных сетей.

Для комплектации трансформаторных подстанций, оснащенных
одним или двумя трансформаторами, имеющих мощность 400—
1000 кВА, необходимы вводно-распределительные устройства, например, модель серии УВР 8504. Они защитят подстанцию от перегрузок, корот-
ких замыканий в трехфазных электросетях и при необходимости
оперативных отключений и включений сети.

Комплектация УВР

Для комплектации УВР 8504 применяются панели односторон-
него обслуживания. Такая панель не что иное, как сварная
конструкция из листовых профилей, внутри которой распо-
лагают аппаратуру главных и вспомогательных цепей. Ввод
питательных кабелей производится снизу, а отводящих линий
вниз или вверх. При необходимости их можно оснастить автома-
тическими выключателями, электромагнитными пускателями
и устройствами защитного отключения.

Деление панелей

Панели серии УВР 8504 делятся на вводные, распредели-
тельные, панели АВР. Распределительные панели, опре-
деляющие учет, имеют возможность дополнительного оснаще-
ния трансформаторами тока и трехфазным счетчиком.
Собранные в щит панели, объединяют сборными шинами.
Отделение ввода закрывают металлической дверью, выполня-
ющей функции защиты тех частей, по которым ведется ток.
Устройства применяются в общественных и жилых зданиях.
